যানবাহনের এক্সেল আইডেন্টিফিকেশন কন্ট্রোলার

ওজন সিস্টেমের একটি সহায়ক উপাদান হিসাবে, যানবাহনের অক্ষ সনাক্তকরণ নিয়ামকটি স্বাধীনভাবে জেংজু হেংলিয়াং টেক কোং, লিমিটেড দ্বারা গবেষণা, নকশা এবং উত্পাদিত হয়।
যখন একটি যানবাহন অক্ষ সনাক্তকরণ সেন্সর অতিক্রম করে, নিয়ামক সংকেত পরিবর্তনের রেকর্ড করে। নমুনা গ্রহণ, বিশ্লেষণ এবং প্রক্রিয়াকরণের পরে,এটি গাড়ির চাকার সাথে সামঞ্জস্যপূর্ণ বৈশিষ্ট্যযুক্ত সংকেত প্রদান করে।এই নিয়ামকটি ওজন সিস্টেমকে গাড়ির ধরন শ্রেণীবিভাগ, চাপ পয়েন্ট অবস্থান পরিসংখ্যান এবং মুক্ত প্রবাহ অপারেশন মত ফাংশন বাস্তবায়নে সহায়তা করে।
সরঞ্জামগুলির উচ্চ গতি, উচ্চ নির্ভুলতা, সহজ অপারেশন, উচ্চ স্থিতিশীলতা এবং সহজ রক্ষণাবেক্ষণের সুবিধা রয়েছে।

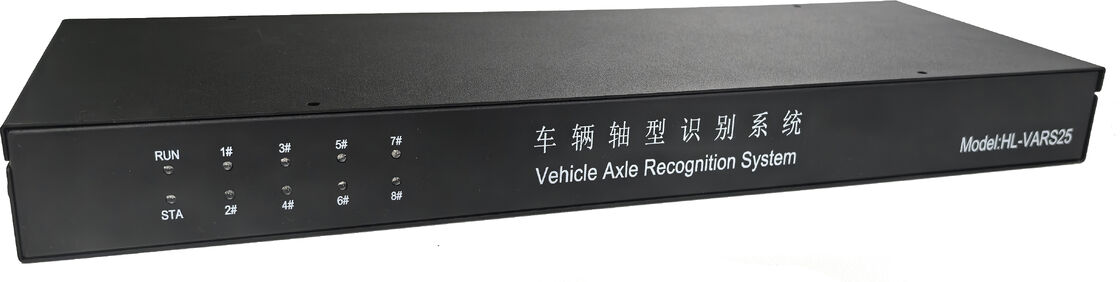

চিত্র ১-১ সরঞ্জামের সামনের দৃশ্য

গাড়ির অক্ষ সনাক্তকরণ নিয়ামকটি চাকা-অক্ষ সনাক্তকরণ সেন্সরগুলির সর্বাধিক ৮ টি চ্যানেলের জন্য ইনপুট ইন্টারফেসের সাথে সজ্জিত, 1 CAN যোগাযোগ ইন্টারফেস, 1 RS232 যোগাযোগ ইন্টারফেস,1 RS485 যোগাযোগ ইন্টারফেস, 1 ইথারনেট ইন্টারফেস, 2 ডিজিটাল ইনপুট চ্যানেল, 2 ডিজিটাল আউটপুট চ্যানেল, এবং একটি 5 ভোল্ট আউটপুট ইন্টারফেস।

চিত্র ১-২ সরঞ্জামটির পিছনের দৃশ্য

টেকনিক্যাল স্পেসিফিকেশন

ফাংশন পরিচিতি

গাড়ির অক্ষ সনাক্তকরণ ব্যবস্থার প্রধান কাজ হল: গাড়ির টায়ারের ধরন সনাক্তকরণ,এবং টায়ার চাপ পয়েন্ট এবং টায়ার টাইপ মত বৈশিষ্ট্যগত তথ্য সক্রিয়ভাবে রিপোর্ট যখন গাড়ির টায়ার চাকা-অক্ষ সনাক্তকরণ সেন্সর অতিক্রম, যাতে ওজন সিস্টেমকে গাড়ির ধরন নির্ধারণে সহায়তা করা যায়।

এই গাড়ির অক্ষ সনাক্তকরণ সিস্টেমটি একটি বিশেষ পরিচালন সফটওয়্যারের মাধ্যমে একাধিক পরামিতির কনফিগারেশন সমর্থন করে, যার মধ্যে সিস্টেম যোগাযোগ প্রোটোকল এবং বাউড রেট সামঞ্জস্য করা অন্তর্ভুক্ত রয়েছে,গাড়ির ট্রিগার থ্রেশহোল্ডিং সেটিং, এবং চাকা-অক্ষ সনাক্তকরণ সেন্সরগুলির সমস্ত সনাক্তকরণ পয়েন্ট সক্ষম বা নিষ্ক্রিয় করে, কার্যকরভাবে সিস্টেমের স্থিতিশীলতা এবং নমনীয়তা উন্নত করে।

ডেটা আউটপুট এবং প্রোটোকল

গাড়ির অক্ষ সনাক্তকরণ ব্যবস্থার ডিফল্ট যোগাযোগ ইন্টারফেসগুলি CAN, RS485 এবং RS232। সমস্ত ডেটা ফ্রেম এই তিনটি ইন্টারফেসের মাধ্যমে আউটপুট হয়,এবং সিস্টেম এছাড়াও এই তিনটি পোর্ট থেকে তথ্য গ্রহণ করে এবং বিশ্লেষণ করে.

ডিফল্টরূপে, গাড়ির অক্ষ সনাক্তকরণ সিস্টেম পর্যায়ক্রমে কাজের অবস্থা ফ্রেম বা মৌলিক তথ্য ফ্রেম পাঠায়। চাকা-অক্ষ সনাক্তকরণ সেন্সরের উপর দিয়ে একটি গাড়ির সনাক্তকরণের পরে,এটি স্বয়ংক্রিয়ভাবে অক্ষ তথ্য ফ্রেম পাঠায়নির্দিষ্ট প্রবাহ এবং ফ্রেম ফরম্যাট কনফিগার করা যোগাযোগ প্রোটোকলের উপর নির্ভর করে।

চিত্র 6-1 গাড়ির অক্ষ সনাক্তকরণ সিস্টেম এবং ওজন যন্ত্রের মধ্যে সংযোগের স্কিম্যাটিক চিত্র
