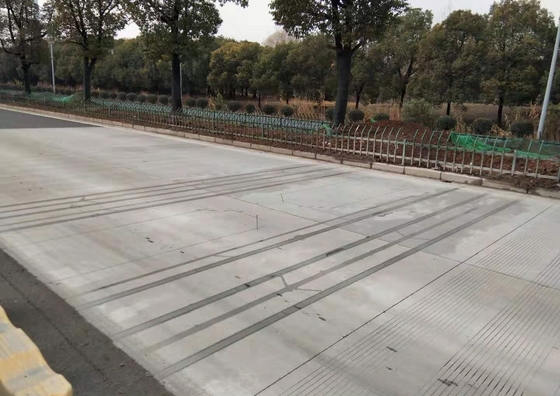

প্ল্যাটফর্ম কম গতির ওজন 0.5-40km/H ট্রাক এক্সেল স্কেল
যখন যানবাহন ওয়েইং লেনে প্রবেশ করে, গাড়ির বিভাজক গাড়ির আগমন শনাক্ত করে এবং ওজন নিয়ন্ত্রককে ওজন করার কর্মরত অবস্থায় প্রবেশ করার জন্য একটি সংকেত তৈরি করে;যখন গাড়ির প্রতিটি এক্সেলকে কোয়ার্টজ সেন্সর দ্বারা ওজন করা হয়, কোয়ার্টজ সেন্সর বাস্তব সময়ে প্রতিটি অ্যাক্সেলের লোড পরিমাপ করে এবং রেকর্ডিংয়ের জন্য ওজন নিয়ন্ত্রণকারীর কাছে পাঠায়;যখন গাড়িটি সম্পূর্ণভাবে চলে যায়, তখন যানবাহন বিভাজক একটি সংকেত তৈরি করে যাতে ওজন নিয়ন্ত্রণকারীকে তথ্য প্রক্রিয়াকরণ অবস্থায় প্রবেশ করার জন্য জানানো হয়;ডেটা প্রসেসিং অবস্থায়, ওজন নিয়ন্ত্রক গাড়ির মোট লোড গণনা করার জন্য রেকর্ড করা এক্সেল লোড জমা করে, সনাক্ত করা গাড়ির প্রকারের শ্রেণিবিন্যাস অনুসারে গাড়িটি সীমা অতিক্রম করেছে কিনা এবং নির্দিষ্ট সংখ্যা অতিক্রম করেছে কিনা তা গণনা করে এবং গাড়িটিকে আউটপুট করে। প্রকার শ্রেণিবিন্যাস, গাড়ির মোট লোড, গাড়ির সীমা মান এবং অন্যান্য ডেটা।
ডিভাইস কনফিগারেশন (কমগতি WIM সিস্টেম) |
কোয়ার্টজ সেন্সর |
ওজন মিটার (নিম্ন গতি) | |
ওজন মডিউল (নিম্ন গতি) | |
চার্জ পরিবর্ধক | |
চাকা শনাক্তকারী সেন্সর | |
IR যানবাহন বিভাজক | |
বৈদ্যুতিক মন্ত্রিসভা (ঐচ্ছিক) |
পণ্যের পরামিতি
ওজনের ত্রুটি | 5%~10% |
একক এক্সেল লোড | 40 টন |
সর্বোচ্চ একক লোড | 60 টন |
গতির হার | 0.5~40কিমি/ঘণ্টা; |
গতি ত্রুটি | ≤±1কিমি/ঘণ্টা |
হুইলবেস ত্রুটি | ≤±100 মিমি |
শক্তি | AC 220V 50Hz |
আউটপুট তথ্য | গতি, মোট ওজন, অ্যাক্সেল লোড, এক্সেল নম্বর, হুইলবেস, গাড়ির ধরন এবং পাস করার সময় |
ডেটা ইন্টারফেস | RJ485 |
কাজের পরিবেশ | -45℃~80℃,0~95% |
আত্মবিশ্বাস | ≥95% |
